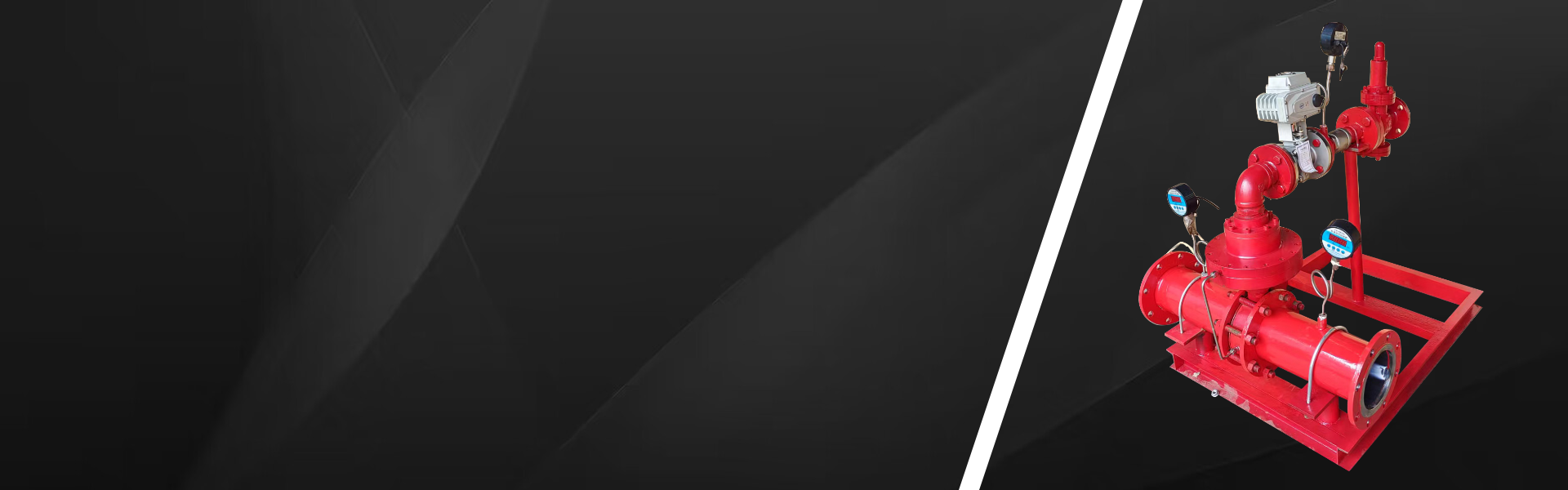

七氟丙烷泡沫比例混合裝置由七氟丙烷比例混合器、手動球閥、七氟丙烷減壓閥、止回閥、電動球閥及管路等組成，實現七氟丙烷與泡沫混合液的比例混合。

來自鋼瓶組的七氟丙烷的壓力較高，首先經過減壓，減壓后的壓力高于系統最高工作壓力0.1MPa，然后進入比例混合器的平衡閥，使七氟丙烷的壓力與進入比例混合器的泡沫混合液壓力一致，實現了七氟丙烷壓力與泡沫混合液壓力的平衡，然后七氟丙烷與泡沫混合液分別進入各自的孔板，由于孔板面積根據混合比(5%)已經匹配，所以在相同的壓差下，七氟丙烷與泡沫混合液實現準確的比例混合。

比例混合器器采用寬流量的技術，泡沫混合液孔板面積隨混合液流量的變化而變化，同時聯動七氟丙烷孔板，從而實現寬流量。
